AT型活塞式氣動執行器 產品概述

AT型活塞式氣動執行器通過CAD三維模型優化設計，外形美觀緊湊、現代化的造型；并采用新型材料，使產品的質量、性能較好；多規格選型更經濟實惠；AT型活塞式氣動執行器產品符合標準技術規范，適應現在和未來的需求。

AT型活塞式氣動執行器 產品特點

1、齒輪齒條雙活塞對稱結構設計，動作快且平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。
2、擠壓的鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（陽極氧化+特氟隆涂層），使用壽命較長，摩擦系數低。
3、一體式設計，雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
4、組合式預符荷彈簧組，使其在裝配過程或使用現場中，能方便而安裝或增減彈簧數量。
5、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器是準確方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
6、多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出附件，如限位開關盒、電氣定位器、位置傳感器（倍加福、圖爾克）。
7、氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。
8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦、壽命較長。
9、緊固件均采用不銹鋼材料，長期抗腐蝕。
10、連接部分符合標準規范ISO5211，DIN3337（F03-F25）使產安裝具有互換性、通用性。

AT型活塞式氣動執行器 外形及連接尺寸 (mm)

AT型活塞式氣動執行器 輸出扭矩

雙作用式輸出扭矩 (Nm)

  單作用式輸出扭矩(彈簧復位) (Nm)

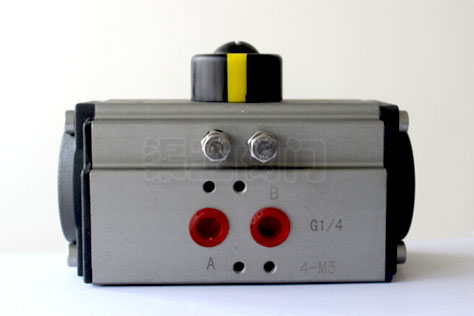

AT型活塞式氣動執行器 實物圖
