氣動角式調節閥概述

渠工品牌ZJHJ氣動角式調節閥，是采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成,常用于高壓場合,也稱為高壓角式調節閥。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。主要應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合。

氣動角式調節閥主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線性	6.9	11	17.6	27.5	44	69	100	176	275	440	690	875	1250
額定流量系數(KV)	等百分	6.3	10	15	25	40	64	100	160	250	400	630	850	1180
允許壓差(MPa)		6.4	6.4	5.0	2.8	1.7	1.7	1.0	6.0	4.8	3.3	1.8	1.5	0.8
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座柱塞型
流量特性		直線性、等百分比

氣動角式調節閥執行器技術參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動角式調節閥主要結構圖


氣動角型調節閥 (常壓單座結構)	氣動角型調節閥 (高壓籠式結構)

氣動角式調節閥主要零件材料

1	閥體	鑄鋼/不銹鋼	1	閥體	鑄鋼/不銹鋼
2	閥芯	不銹鋼	2	閥籠	不銹鋼
3	導向套	不銹鋼	3	閥桿	不銹鋼
4	中墊	PTFE\金屬墊片	4	中墊	PTFE\金屬墊片
5	閥蓋	鑄鋼/不銹鋼	5	閥蓋	鑄鋼/不銹鋼
6	閥桿	不銹鋼	6	填料函	PTFE\石墨墊片
7	填料函	PTFE\石墨墊片	7	填料壓蓋	鑄鋼/不銹鋼
8	填料壓蓋	鑄鋼/不銹鋼	8	螺栓螺母	25/不銹鋼
9	螺栓螺母	25/不銹鋼

氣動角式調節閥主要性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
	氣開	始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
	氣關	終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

氣動角式調節閥外形圖


氣動角式調節閥外形尺寸圖

氣動角式調節閥安裝連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275
	PN40	95	100	105	115	125	145	155	175	200	225	275
	PN64	115	115	130	130	150	170	190	215	250	275	325
H1	PN16/25	119	119	122	140	157	169	179	200	230	250	304
	PN40	123	123	134	152	157	191	201	216	240	270	325
	PN64	135	135	142	160	177	196	206	227	257	277	331
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		280	280	280	280	280	350	350	350	475	475	475
A		282	282	282	282	282	360	360	360	470	470	470
D		220	220	220	220	220	270	270	270	320	320	320

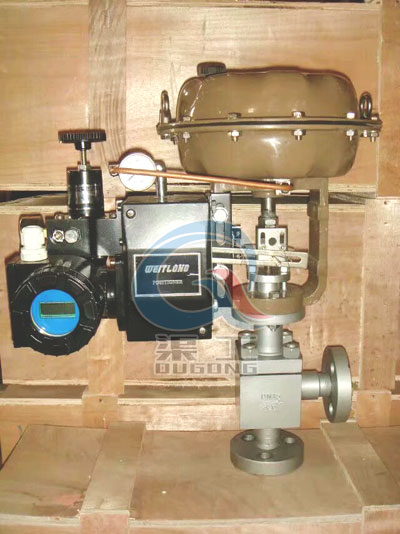

氣動角式調節閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多氣動角式調節閥的使用性能、外形結構、安裝尺寸參數、價格，索取氣動角式調節閥說明書及產品選型樣本，請聯系我們。
