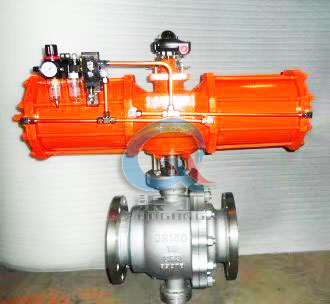

固定式氣動球閥適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了綜合考慮。固定式氣動球閥與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制。本閥中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。固定式氣動球閥采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。
（1）固定式氣動球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
（2）固定式氣動球閥采用全通徑或縮徑設計，流通阻力小，便于管線清掃。
（3）固定式氣動球閥增加了預緊力彈簧，使得球閥具有自動泄壓功能。
（4）球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不需考慮介質的流向。
（5）具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
（6）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
| 公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB | |||||||||||||
| 閥體形式 | 兩段式鑄造閥體 | |||||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
| 連接形式 | 法蘭式 | |||||||||||||
| 流量特性 | 近似快開型 | |||||||||||||
| 泄漏量 | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露) | |||||||||||||
| 可調范圍 | 250:1 | 250:1 | ||||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||||
| 死區 | 帶定位器：小于全行程的±2% | |||||||||||||
| 適用溫度 | PTFE≤180℃；PPL≤280℃；金屬密封≥300℃ | |||||||||||||
| 配置執行機構 | GT、AT、ST、SR系列單雙作用氣動執行器 | |||||||||||||
| 控制方式 | 開關兩位控制，4～20mA模擬量控制 | |||||||||||||
| 執行器型號 | GT、AT、ST、SR系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構、雙作用執行機構 |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 公稱通徑（mm） | DN50～700 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | |||
|
公稱壓力 PS(MPa) |
強度試驗 | 2.4 | 3.8 | 6.0 | ||
| 密封試驗 | 1.8 | 2.8 | 4.4 | |||
| 材料\材料代號 | C | P | R | |||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 球 體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 閥 桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 硬質合金 | |||||
| 填 料 | 聚四氟乙烯 柔性石墨 | |||||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -28℃ - 300℃ | |||||
| 執行器 | 型 號 | AW/DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||
| 氣源壓力 | 0.4-0.7MPa | |||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
| GB12237 | GB12221 | GB9113 | GB9131 | GB13927 | ||
 |
 |
|---|---|
| 固定式氣動球閥 (配AT執行器) | 固定式氣動球閥 (配AW執行器) |
| 公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 914 | 1067 | 1245 | |
| H | 配AT | 325 | 335 | 365 | 400 | 420 | 440 | 470 | 配AW執行器 | ||||||
| H | 260 | 293 | 323 | 383 | 468 | 510 | 655 | 配AW執行器 | |||||||
| H1 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 580 | 700 | 800 | |
| L1 | 配AT | 190 | 210 | 247 | 276 | 348 | 378 | 524 | 配AW執行器 | ||||||
| PN1.6MPa法蘭尺寸 | |||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 715 | 840 | 910 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 770 | 840 | |
| D2 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 429 | 480 | 609 | 720 | 794 | |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-33 | 20-36 | 24-36 | |
| PN2.5MPa法蘭尺寸 | |||||||||||||||
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 | 730 | 845 | 960 | |
| D1 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | 660 | 770 | 875 | |
| D2 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | 448 | 503 | 609 | 720 | 820 | |
| n-φd | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | 16-33 | 16-36 | 20-36 | 20-39 | 24-42 | |
